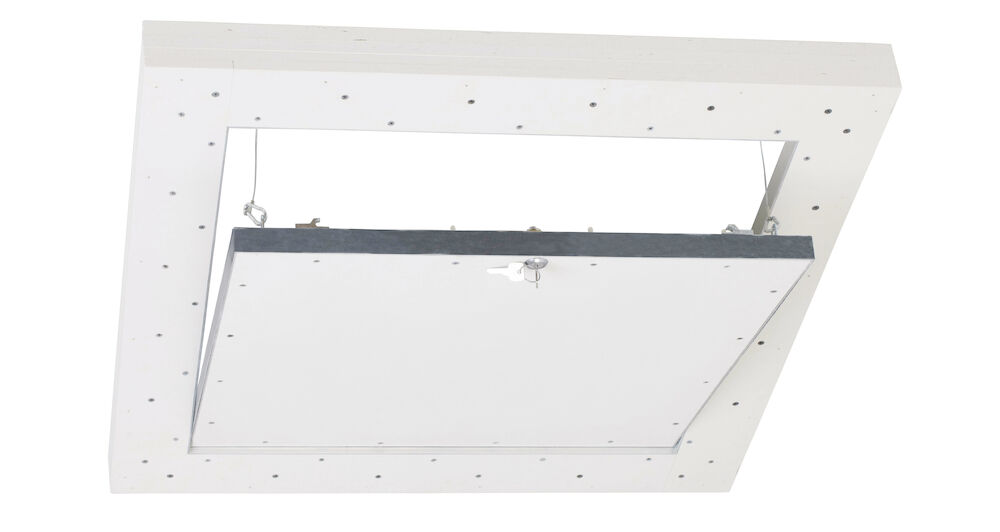

Klapa rewizyjna Siniat® Fire-tech EI120

Klapa rewizyjna Siniat® Fire-tech EI120 służy do montażu w sufitach z płyt gipsowo-kartonowych Siniat. Klapa zbudowana jest z dwóch ram wykonanych z aluminiowych kątowników: zewnętrznej – ościeżnicowej oraz wewnętrznej stanowiącej ramę konstrukcyjną skrzydła klapy. Wypełnienie skrzydła klapy stanowią płyty Promatect®-XS grubości 2x12,5 mm. Do skrzydła klapy na całym jej obwodzie przyklejona jest pęczniejąca uszczelka ogniowa grubości ok. 1 mm. Obłożenie ościeżnicy stanowią płyty Promatect®-XS o łącznej grubości 60 mm (2x12,5 mm, 1x15,0 mm oraz 1x20,0 mm). Do ościeżnicy przymocowany jest wieniec wykonany z płyt Promatect®-XS grubości 2x15,0 mm., do którego przyklejona jest pęczniejąca uszczelka ogniowa grubości ~ 1 mm. Obłożenie wieńca stanowią płyty Promatect®-XS o łącznej grubości 35 mm (1x15,0 mm + 1x20,0 mm). Wszystkie mechaniczne elementy klapy rewizyjnej (zatrzaski, zawiasy, skrzydło klapy) od strony wewnętrznej zostały dodatkowo zabezpieczone dwuczęściową pokrywą (deklem) wykonanym z płyt Promatect®-XS grubości 1x20 mm + 1x15 mm. Możliwość wyjęcia klapy z ramy gwarantuje pełny dostęp do przestrzeni nad sufitem. Płyty są zlicowane z ramą profilu aluminiowego – nie wymagają szpachlowania. Do licowania ościeżnicy ze skrzydłem klapy służą wyjmowane zawiasy obrotowe i metalowe zamki Mini-Latsch. Do zabezpieczenia przed wypadaniem klapy jest zamontowana linka stalowa przymocowana do ościeżnicy. Jako wyposażenie dodatkowe można zamontować zamek okołocylindryczny w systemie jednego lub wielu kluczy.Chcesz wiedzieć więcej na temat temat klap i drzwi rewizyjnych Siniat? Kliknij tutaj >

Ogólnobudowlana plyta cementowa Cementex. Skład płyty tworzą gównie włókna celulozowe, a środkiem wiążącym mieszankę składników stanowi cement. Specjalnie dobrana receptura pozwala na uzyskanie wysokiej klasy reakcji na ogień A1.
Ogólnobudowlana plyta cementowa Cementex. Skład płyty tworzą gównie włókna celulozowe, a środkiem wiążącym mieszankę składników stanowi cement. Specjalnie dobrana receptura pozwala na uzyskanie wysokiej klasy reakcji na ogień A1.
Więcej informacji

Aplikacja:

Projektując konstrukcję sufitu podwieszanego dokładnie należy zaplanować umiejscowienie klapy rewizyjnej Siniat® Fire-tech. Otwór montażowy powinien być o 215 mm większy od  wymiarów skrzydła klapy. Przed zamocowaniem klapy rewizyjnej należy wykonać dodatkową podkonstukcję z profili Nida CD60 rozmieszczając je odpowiednio do jej wymiarów. Tak przygotowaną podkonstrukcję należy podwiesić w czterech punktach do konstrukcji nośnej stropu w tej samej technologii, w której jest on wykonany (np. podwieszenie na Nida ES60 lub prętach mocujących). Kolejno należy wyciąć otwór montażowy (wyrzynarką lub otwornicą) pamiętając, aby krawędzie cięcia były równe i proste. Następnie wprowadzić klapę rewizyjną przez otwór do pustej przestrzeni w suficie.W celu zamontowania ościeżnicy klapy rewizyjnej należy wyjąć skrzydło klapy oraz tylna pokrywę (dekiel)  i docisnąć ościeżnicę do konstrukcji wykonanej z profili Nida mocując ją wkrętami w odstępie max 15 cm. W końcowym etapie należy zaszpachlować połączenia z płytą włącznie z blachowkrętami a po wyschnięciu wygładzić wszelkie nierówności. Oczyścić obie ramy aluminiowe klapy rewizyjnej  i założyć tylna pokrywę (dekiel). Ze względów bezpieczeństwa należy założyć zabezpieczenie w postaci stalowej linki.

Benefity:

  • Zastosowanie płyt o zwiększonej odporności ogniowej Nida Ogień+ umożliwia uzyskanie wysokich parametrów w zakresie ochrony przeciwpożarowej.
  • Ramy klap rewizyjnych wykonane z wysokiej jakości aluminium gwarantują wysoką trwałość i sztywność konstrukcji klapy.
  • Unikalna konstrukcja klap rewizyjnych zapewnia odporność ogniową przy działaniu ognia z dwóch stron - od strony zewnętrznej oraz od strony wewnętrznej.
  • Zastosowanie płyt ogniochronnych Promatect®-XS firmy Promat - lidera w zakresie biernej ochrony przeciwpożarowej.
  • Dokładne spasowanie płyt z ramą klap rewizyjnych eliminuje konieczność szpachlowania wkrętów oraz połączeń.
  • Ręczne wykonanie klap rewizyjnych gwarantuje bardzo wysoką jakość i długotrwałość rewizji sufitowych.
  • Szybki, łatwy montaż dzięki perfekcyjnemu wykonaniu wszystkich elementów klap rewizyjnych.
  • Zastosowanie obwodowej uszczelki pęczniejącej zapewnia wysoką szczelność ogniową klap.
  • Zastosowanie aluminiowych zawiasów oraz stalowych linek zabezpieczających zapobiega wypadnięciu klap rewizyjnych z ramy aluminiowej.
  • Opcjonalny zamek cylindryczny w systemie jednego lub wielu kluczy oraz metalowe zamki Mini-Latsch pozwalają na łatwy i szybki dostęp do rewizji sufitowych.
  • Wymiary klap rewizyjnych dostępne od min. 200x200 mm do max. 800x800 mm.
  • Możliwość wykonania klap o dowolnym wymiarze (w zakresie 200 ÷ 800 mm).
